Introduksjon til SIMIEN
Programvinduet
 |

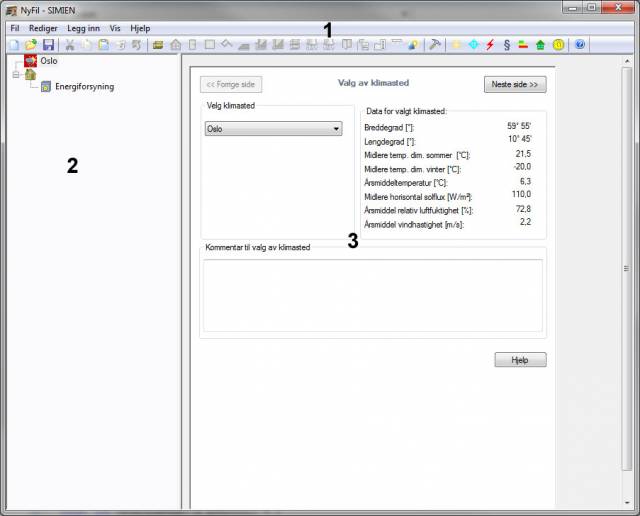

Programvinduet i SIMIEN er delt opp i tre områder:
Menylinje og knapperad
 |
Menylinjen inneholder fem menyer. Knapperaden inneholder de mest brukte menyvalgene i disse menyene.
Du åpner en meny ved å klikke på den eller ved å holde Alt-tasten nede og trykke på den underlinjerte bokstaven (f.eks. Alt-F for filmenyen). Utenfor en del av menyvalgene står det hvilken tastekombinasjon som er snarveien for dette menylvalget (f.eks. er tastekombinasjonen Ctrl-N det samme som Fil - Ny)
Hvis du hviler musepekeren over en knapp i knapperaden kommer det opp en tekst som forklarer hva knappen gjør.
Filmenyen
Filmenyen inneholder følgende valg:
- Ny: Start innlegging av et nytt prosjekt1) (Tastatur/knapperad: Ctrl-N
) - Åpne: Åpner et tidligere lagret prosjekt (Tastatur/knapperad: Ctrl-O)
- Lagre: Lagrer endringer i prosjektet (Tastatur/knapperad: Ctrl-S
) - Lagre som: Lagrer prosjektet under et nytt navn (i en annen prosjektfil)
- Importer fra XML-fil: Henter inndata fra en XML-fil. Formatet kan være gbXML (et format som støttes av CAD-applikasjoner) eller et internt XML-formal definert av ProgramByggerne.
- Eksporter til XML-fil: Lagrer inndata i en XML-fil.
- Importer fra Inneklima i Bygninger: Henter inn en prosjektfil laget i Inneklima i Bygninger2)
- Lås opp: Lar deg angi brukernavn, firmanavn og kode for å låse opp programmet (se nedlasting)
- Avslutt: Lukker SIMIEN (Tastatur: Alt-F4)
I tillegg til menyvalgene over vises også de siste prosjektfilene du har jobbet med nederst i menyen.
Redigermenyen
Redigermenyen inneholder følgende valg:
- Klimadatabase: Redigering av data for klimasteder (Tastatur: Ctrl-K)
- Konstruksjonsdatabase: Redigering av database med bygningskonstruksjoner (Tastatur: Ctrl-D)
- Ekspertverdier: Lar deg endre avanserte verdier som brukes i simuleringen (Tastatur: Ctrl-E)
- Globale endringer: Gir mulighet for å gjøre gjennomgående endringer i inndata (søk -erstatt)
- Listebasert redigering: Gir mulighet til å endre inndata for flere elementer av samme type
- Klipp ut: Legger aktivt inndataelement på utklippstavlen (Tastatur/knapperad: Ctrl-X
) - Kopierer: Legger en kopi av aktivt inndataelement på utklippstavlen (Tastatur/knapperad: Ctrl-C
) - Lim inn: Setter inn inndataelementet på utklippstavlen etter aktivt element (Tastatur/knapperad: Ctrl-V
) - Slett: Fjerner aktivt inndataelement (Tastatur/knapperad: Delete
) - Angre: Angrer siste sletting eller klipp ut (Tastatur/knapperad: Ctrl-Z
)
Legg inn menyen
Denne menyen brukes til å bygge opp inndatabeskrivelsen av bygningen som skal simuleres og inneholder følgende valg:
- Rom/sone: Et eller flere rom i bygningen (Knapperad:
) - Fasade: Yttervegg (kan inneholde vinduer og dører) (Knapperad:
) - Tak: Yttertak (mot friluft) (Knapperad:
) - Rom/sone: Et eller flere rom i bygningen (Knapperad:)
- Gulv (gulv på grunn): Gulv (mot friluft, på grunn eller mot uoppv. sone) (Knapperad:
) - Skillekonstruksjon: Skillevegger og etasjeskillere mot sone som ikke er med i simuleringen (Knapperad:
) - Sonekobling: Vegg, gulv eller tak mot sone som er med i simuleringen (Knapperad:
) - Ytterdør(er): En eller flere like ytterdører (ligger alltid i en fasade) (Knapperad:
) - Vinduer: Et eller flere like vinduer (ligger alltid i en fasade/tak) (Knapperad:
) - CAV ventilasjon: Ventilasjon med konstante luftmengde i driftstiden (Knapperad:
) - VAV ventilasjon: Ventilasjon med variabel luftmengde i driftstiden (Knapperad:
) - Vinduslufting: Luftskifte gjennom åpninger i klimaskjermen (Knapperad:
) - Internlaster: Belysning, teknisk utstyr, personer og oppv. av tappevann (Knapperad:
) - Oppvarming: Romoppvarming (ikke oppvarming av ventilasjonsluft) (Knapperad:
) - Lokal kjøling: Romkjøling (ikke kjøling av ventilasjonsluft) (Knapperad:
) - Solcellepanel: PV-system for bygningsintegrert produksjon av el. (Knapperad:
) - Tiltak: Tiltak for å spare energi (Knapperad:
) - Simulering av dim. sommerforhold: Simulering av et sommerdøgn (Knapperad:
) - Simulering av dim. vinterforhold: Simulering av et vinterdøgn (Knapperad:
) - Simulering av et helt år: Simulering av årlig energibruk (Knapperad:
) - Evaluering mot byggeforskrifter: Bygningskropp og energibruk evalueres mot forskrifter (TEK07/10/16) (Knapperad:
) - Energimerking: Beregner en energiattest for bygningen etter reglene i energimerkordningen (Knapperad:
) - Passivhusevaluering: Evaluering mot lavenergi/passivhuskriterier (Knapperad:
) - Lønnsomhet tiltak: Beregning av lønnsomheten til tiltakene (Knapperad:
)
Vismenyen
Denne menyen har bare et valg:
- Knapperad: Bestemmer om knapperaden skal vises
Hjelpemenyen
Denne menyen har følgende valg:
- Innholdsfortegnelse: Åpner hjelpeteksten i et eget vindu og viser innholdsfortegnelsen (Tastatur/knapperad: F1
) - Om SIMIEN: Kort om programmet, versjonsnummer og lisensinformasjon.
Inndataelementer
Bygningen som skal simuleres legges inn i SIMIEN som et antall inndataelementer. Disse elementene vises som en strukturert liste til venstre i programvinduet. Hvert enkelt element vises med et symbol og et navn.
Når du starter et nytt prosjekt vil listen inneholde tre elementer:
Her velger du klimasted for bygningen
Prosjektdata (valg av bl.a. bygningskategori)
Valg av energikilder, innlegging av energipriser og virkningsgrader
Disse tre elementene må være med i alle prosjekter (kan ikke slettes eller kopieres).
Bygningskroppen og dens tekniske installasjoner legges inn ved å bruke knapperaden eller legg inn menyen.
Bygningen kan deles opp i et fritt antall rom/soner. I hver enkelt rom/sone må du legge inn vegger, tak, gulv vinduer og dører. Du må også beskrive ventilasjonsanlegget, internlaster (belysning, teknisk utstyr, personer og vannoppv.), oppvarmings- og eventuelt kjøleanlegg.
Når bygningskroppen er beskrevet kan du legge inn et fritt antall inndataelement for forskjellige simuleringer. Det er sju typer simuleringer:
- Simulering av dimensjonerende sommerforhold. Brukes vanligvis for å se på inneklimaet i bygningen ved stor solbelastning og høye temperaturer samt å finne dimensjonerende effekt for ventilasjonskjøling og lokal kjøling.
- Simulering av dimensjonerende vinterforhold. Brukes for å finne dimensjonerende effekt for oppvarmingsanlegget (inkl. oppvarming av ventilasjonsluft). Får også ut inneklimaparametere ved lav utetemperatur.
- Simulering av et helt år. Beregning av årlig energibudsjett og levert energi fra energikilder. Får også ut varighetskurver og data summert månedsvis.
- Evaluering mot byggeforskrifter. Bygningskropp (U-verdier og tetthet) og energibruk evalueres mot gjeldene byggeforskrifter (TEK07/10/16).
Energimerking. Brukes for utarbeidelse av en energiattest (se Energimerking av bygninger).- Passivhusevaluering. Evaluering mot kriterier gitt i NS3700/NS3701
- Lønnsomhet tiltak. Beregning av energibesparelse og lønnsomhet for tiltak.

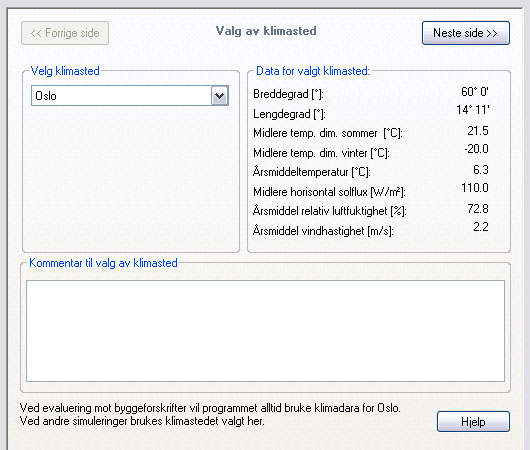

Aktiv inndataside
 |
Inndatasiden finnes i den høyre delen av programvinduet og viser alltid valgt inndataelement.
Inndatasiden inneholder felter hvor du må velge/skrive inn verdier for ulike deler av bygningsbeskrivelsen/simuleringen. Nederst på alle inndatasider finnes det en hjelpeknapp som gir informajon om verdiene som skal settes på den aktuelle inndatasiden.
